Loading...

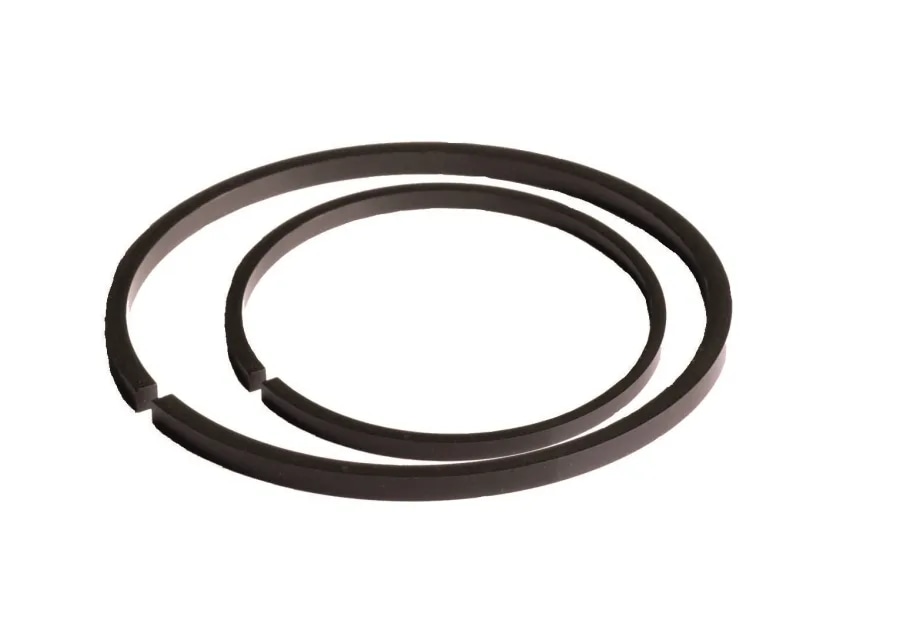

Уплотнение компрессора из PI PVX черный. Механическая обработка
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Прочность при растяжении (Qpm) | 23°C | 68 | МПа | GB/T 1040.1-2025 |
| 260°C | 32 | |||
| Удлинение при разрыве (Epp) | 23°C | 4,5 | % | GB/T 1040.1-2025 (ГОСТ 11262-2017 (ISO 527-2:2012)) |
| 260°C | 5,0 | |||
| Прочность при изгибе (QfM) | 23°C | 110 | МПа | *ГОСТ 4648-2014 (ISO 178:2010, ASTM D790, GB/T 9341-2008) |
| 260°C | 52 | |||
| Модуль упругости при изгибе (Ef) | 23°C | 4 239 | МПа | *ГОСТ 4648-2014 (ISO 178:2010, ASTM D790, GB/T 9341-2008) |
| 260°C | 2 217 | |||
| Прочность при сжатии (Qx) | 10 мм/мин | 170 | МПа | *ГОСТ 4651-2014 (ISO 604:2002; GB/T 1041-2008; ASTM D695) |
| Твердость по Шору D | 85 | - | ГОСТ 24621-2015 (ISO 868:2003) | |
| Твердость по Роквеллу | 23°C, 50 % RH | 27 | HRE | *GB/T 3398.2-2008 |
| Ударная вязкость Шарпи | 7,5 Дж | 25,8 | кДж/м2 | ГОСТ 4647-2015, (DIN EN ISO 179-1eU) |
| Ударная вязкость по Шарпи (с надрезом) | 7,5 Дж | 3,9 | кДж/м2 | *ГОСТ 4647-2015 (DIN EN ISO 179-1eA) |
* — data taken from open sources
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Температура тепловой деформации | HDT/A | >260 | °C | *ГОСТ 34371-2017 (ISO 75-1:2013) |
| Температура стеклования | Tg | 353 | °C | *ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Температура плавления | Tm | н.о. | °C | *ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Рабочая температура | 20 000 ч | 260 | °C | * |
| Кратковременная температура | 260 | °C | * | |
| Отрицательная рабочая температура | -200 | °C | * |
* — data taken from open sources
| Наименование | Значение | Ед.изм. | Примечание |
|---|---|---|---|
| Удельное объемное сопротивление | Ω*см | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) | |
| Удельное поверхностное сопротивление | - | Ω | *IEC 61340 |
| Электрическая прочность | кВ/мм | *IEC 60243-1 |
* — data taken from open sources
| Наименование | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Плотность | 1,56 | г/см3 | ГОСТ 15139-69 (ISO 1183:1987) Метод А |
| Наполнитель - графит, PTFE | 15/10 | % | |
| Метод производства | компрессионное формование | ||
| Цвет | черный | ||
| Стандарт | - | ||
| Водопоглощение | 0,09/0,12 | % | *GB/T 1034-2008, 24/96 ч, 23°C |
| Коэффициент трения | 0,19 | μ | *GB/T 3960-2016, 23 °C, 2ч |
| Стойкость к горячей воде | - | - | *- |
| Стойкость к атмосферным воздействиям | (+) | - | *- |
| Воспламеняемость (горючесть) | V0 | - | *DIN IEC 60695-11-10 |
* — data taken from open sources
