PI PVX

PI PVX черный - полиимид с добавлением PTFE 10% и графита 15%. Подшипниковая марка полиимида.

Для триботехнических систем при средних температурах (<200°C) и нагрузках.

Диапазон температур эксплуатации -270^оС +260^оС.

Кратковременно может выдерживать температуры выше.

Основные свойства

Очень низкое статическое трение и низкий коэффициент трения, в том числе в условиях "сухого хода".
Введение PTFE и графита придает свойства "самосмазывания".
Хорошие свойства "отлипания" (антиадгезионные характеристики).
Хорошо подходит для изготовления динамических уплотнений для работы в условиях "без смазки".
Улучшенная стойкость к «старению» при тепловых воздействиях.
Очень хорошая термостойкость и стойкость к окислению.
Высокая устойчивость к ползучести.
Хорошая химическая стойкость.
Чувствителен к гидролизу при высоких температурах.

Для триботехнических систем при средних температурах (< 200°C) и нагрузках.

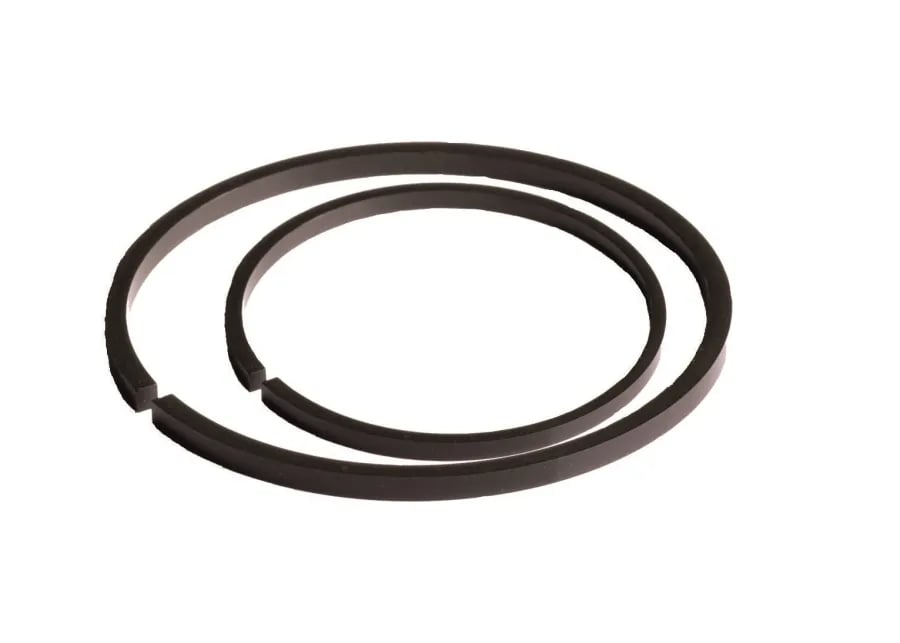

Уплотнение компрессора из PI PVX черный. Механическая обработка

Наименование	Параметр	Значение	Ед. изм.	Примечание
Прочность при растяжении	23^оС 260^оС	68 32	МПа	GB/T 1040.1-2025 ( ГОСТ 11262-2017 (ISO 527-2:2012))
Удлинение при разрыве	23^оС 260^оС	4,5 5,0	%	GB/T 1040.1-2025 ( ГОСТ 11262-2017 (ISO 527-2:2012))
Прочность при изгибе	23^оС 260^оС	110 52	МПа	GB/T 9341-2008 (ГОСТ 4648-2014 (ISO 178:2010))
Модуль упругости при изгибе	23^оС 260^оС	4 239 2 217	МПа	GB/T 9341-2008 (ГОСТ 4648-2014 (ISO 178:2010))
Прочность при сжатии (Qx)	10 мм/мин	170	МПа	ГОСТ 4651-2014 (ISO 604:2002), Образец 10х10х50
Модуль упругости при сжатии (Eс)	5 мм/мин		МПа	ГОСТ 4651-2014 (ISO 604:2002), Образец 10х10х50
Ударная вязкость Шарпи	7,5кДж	25,8	кДж/м²	ГОСТ 4647-2015, (DIN EN ISO 179-1eU)
Ударная вязкость по Шарпи (с надрезом)	7,5кДж	3,9	кДж/м²	ГОСТ 4647-2015 (DIN EN ISO 179-1eA)
Твердость по Роквеллу	23°C, 50%RH	27	HRE	*GB/T 3398.2-2008
Твердость по Шору D		85	-	ГОСТ 24621-2015 (ISO 868:2003)

Указаны не минимальные и не максимальные значения, а средние значения, полученные на группе образцов. Если не указано иное, то образцы были изготовлены мехобработкой из экструдированных заготовок диаметром 40-60мм.

*данные взяты из открытых источников

Наименование	Параметр	Значение	Ед. изм.	Примечание
Температура тепловой деформации	HDT/A		^оС	ГОСТ 34371-2017 ((ISO 75-1:2013)
Температура стеклования	Tg	353	^оС	ГОСТ Р 55135-2012 (ISO 11357-2:1999)
Температура плавления	Tm		^оС	ГОСТ Р 55135-2012 (ISO 11357-2:1999)
Рабочая температура	20 000 ч	260	^оС	*
Кратковременная температура		260	^оС	*
Отрицательная рабочая температура		-200	^оС	*
Коэффициент линейного теплового расширения КЛТР (CLTE)	23-60°C, прод. 23-100°C, прод. 100-150°C, прод.		10 ^-5 К ^-1	*ГОСТ 32618.2-2014 (ISO 11359-2:1999)
Теплопроводность			Вт/(К*м)	*ГОСТ Р 57943-2017 (ISO 22007-4:2008)

*данные взяты из открытых источников

Наименование	Ед.изм.	Примечание
Удельное объемное сопротивление	Ω*см	*DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80)
Удельное поверхностное сопротивление	Ω*см	*DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80)
Электрическая прочность	кВ/мм	*IEC 60243-1
Диэлектрическая постоянная	-	*IEC 60250
Тангенс угла диэлектрических потерь	-	*IEC 60251

*данные взяты из открытых источников

Наименование	Значение	Ед. изм.	Примечание
Плотность	1,56	г/см³
Наполнитель	графит 15%, PTFE 10%	%
Метод производства
Цвет	черный
Стандарт
Водопоглощение	0,09/0,12	%	*GB/T 1034-2008, 23^оС, 24ч/48ч
Коэффициент трения	0,19	μ	*GB/T 3960-2016, 23^оС, 2ч
Стойкость к горячей воде	-	-	*-
Стойкость к атмосферным воздействиям	(+)	-	*-
Воспламеняемость (горючесть)	V0	-	*DIN IEC 60695-11-10

*данные взяты из открытых источников.
+ = устойчив
(+) = ограниченно устойчив
- = не стоек
