Loading...

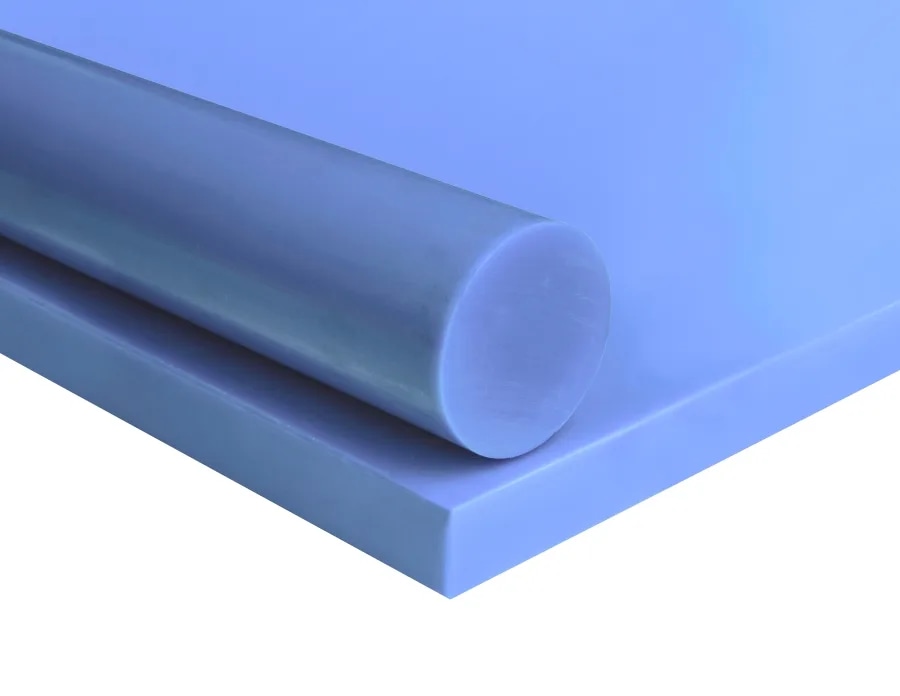

Шестерня конвейера из PA6C МС синий. Механическая обработка
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Прочность при растяжении (Qpm) | 78 | МПа | *ASTM D638 | |
| Удлинение при растяжении (Epm) | 10 | % | *ASTM D638 | |
| Удлинение при разрыве (Epp) | 10 | % | *ASTM D638 | |
| Прочность при изгибе (QfM) | 95 | МПа | *ASTM D790 | |
| Модуль упругости при изгибе (Ef) | 2 941 | МПа | *ASTM D790 | |
| Прочность при сжатии (Qx) | 5/10% | 93/94 | МПа | *ASTM D695 |
| Модуль упругости при сжатии (Eс) | 5 мм/мин | МПа | *ГОСТ 4651-2014 (ISO 604:2002). Образец 10х10х50 | |
| Твердость по Шору D | 82 | - | *ГОСТ 24621-2015 (ISO 868:2003) | |
| Ударная вязкость Шарпи | 7,5 кДж | кДж/м2 | *ГОСТ 4647-2015, (DIN EN ISO 179-1eU) | |
| Ударная вязкость по Шарпи (с надрезом) | 7,5 кДж | кДж/м2 | *ГОСТ 4647-2015 (DIN EN ISO 179-1eA) |
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Температура тепловой деформации | HDT/A | °C | *ГОСТ 34371-2017 ((ISO 75-1:2013) | |
| Температура стеклования | Tg | 49 | °C | *ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Температура плавления | Tm | 217 | °C | *ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Рабочая температура | 20 000 ч | 100 | °C | * |
| Кратковременная температура | 170 | °C | * | |
| Отрицательная рабочая температура | -40 | °C | * | |
| Коэффициент линейного теплового расширения КЛТР (CLTE) | 23-60°C, прод. 23-100°C, прод. 100-150°C, прод. | 11 | 10-5 К-1 | *ГОСТ 32618.2-2014 (ISO 11359-2:1999) |
| Теплопроводность | 0,33 | Вт/(К*м) | *ГОСТ Р 57943-2017 (ISO 22007-4:2008) |
| Наименование | Значение | Ед.изм. | Примечание |
|---|---|---|---|
| Удельное объемное сопротивление | 1013 | Ω*см | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) |
| Удельное поверхностное сопротивление | 1014 | Ω | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) |
| Электрическая прочность | кВ/мм | *IEC 60243-1 | |
| Диэлектрическая постоянная | 3,7 | - | *ASTM D150 |
| Тангенс угла диэлектрических потерь | 0,02 | - | *ASTM D150 |
| Наименование | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Плотность | 1,15 | г/см3 | ГОСТ 15139-69 (ISO 1183:1987) Метод А |
| Наполнитель | термостабилизатор | ||
| Метод производства | литье | ||
| Цвет | синий | ||
| Стандарт | |||
| Водопоглощение | 0,20/0,50 | % | *DIN EN ISO 62, Ø ~50 мм, h=13 мм, 24ч/96ч (25°C) |
| Коэффициент трения | μ | *ASTM D 3702 | |
| Стойкость к горячей воде | (+) | - | *- |
| Стойкость к атмосферным воздействиям | (+) | - | *- |
| Воспламеняемость (горючесть) | HB | - | *DIN IEC 60695-11-10 |
