Loading...

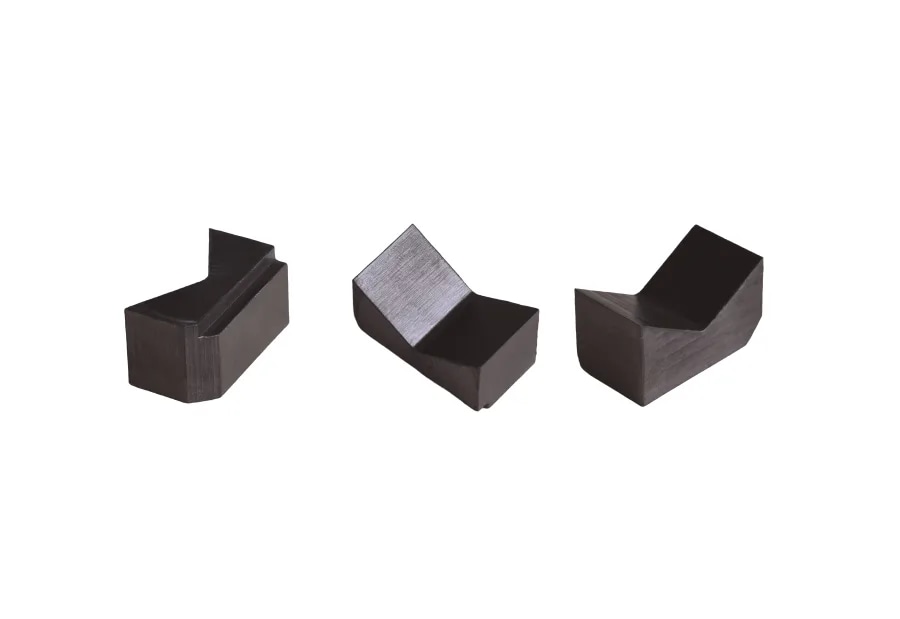

Термовставки из PI SF15 черный. Механическая обработка
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Прочность при растяжении (Qpm) | 23°C | 86 | МПа | *GB/T 1040.1-2018 |
| 260°C | 40 | |||
| Удлинение при разрыве (Epp) | 23°C | 7,2 | % | *GB/T 1040.1-2018 |
| 260°C | 6,1 | |||
| Прочность при изгибе (QfM) | 23°C | 126 | МПа | *ГОСТ 4648-2014 (ISO 178:2010, ASTM D790, GB/T 9341-2008) |
| 260°C | 66 | |||
| Модуль упругости при изгибе (Ef) | 23°C | 4 056 | МПа | *ГОСТ 4648-2014 (ISO 178:2010, ASTM D790, GB/T 9341-2008) |
| 260°C | 2 384 | |||
| Прочность при сжатии (Qx) | 1% | 22,8 | МПа | *ГОСТ 4651-2014 (ISO 604:2002; GB/T 1041-2008; ASTM D695) |
| Модуль упругости при сжатии (Ec) | 2 280 | МПа | *ASTM D695 | |
| Твердость по Шору D | 83 | - | ГОСТ 24621-2015 (ISO 868:2003) | |
| Твердость по Роквеллу | 23°C, 50 % RH | 32 | HRE | *GB/T 3398.2-2008 |
| Ударная вязкость Шарпи | 57 | кДж/м2 | *GB/T 1043.1-2008 | |
| Прочность при сдвиге | 23°C | 78 | МПа | *HG/T 3839-2006 |
| Коэффициент Пуассона | 23°C | 0,35 | - | *ASTM D638-10 |
* — данные взяты из открытых источников
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Температура тепловой деформации | HDT/A | >300 | °C | *ГОСТ 34371-2017 (ISO 75-1:2013) |
| Температура стеклования | Tg | °C | *ГОСТ Р 55135-2012 (ISO 11357-2:1999) | |
| Температура плавления | Tm | н.о. | °C | *ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Рабочая температура | 20 000 ч | 300 | °C | * |
| Кратковременная температура | 350 | °C | * | |
| Отрицательная рабочая температура | -270 | °C | * | |
| Коэффициент линейного теплового расширения КЛТР (CLTE) | 50-200°C, прод. | 3,8 | 10-5 К-1 | *ГОСТ 32618.2-2014 (ISO 11359-2:1999) |
* — данные взяты из открытых источников
| Наименование | Значение | Ед.изм. | Примечание |
|---|---|---|---|
| Удельное объемное сопротивление | Ω*см | ||
| Удельное поверхностное сопротивление | <107 | Ω | |
| Электрическая прочность | кВ/мм |
* — данные взяты из открытых источников
| Наименование | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Плотность | 1,49 | г/см3 | ГОСТ 15139-69 (ISO 1183:1987) Метод А |
| Наполнитель - графит | 15 | % | |
| Метод производства | горячее прессование | ||
| Цвет | черный | ||
| Стандарт | - | ||
| Водопоглощение | 0,09/0,13 | % | *GB/T 1034-2008, 24/48 ч |
| Коэффициент трения | 0,07 | μ | собственные испытания, стальной диск, сухие условия, 1 МПа, 2 м/с, по стали |
| Стойкость к горячей воде | - | - | *- |
| Стойкость к атмосферным воздействиям | + | - | *- |
| Воспламеняемость (горючесть) | V0 | - | *DIN IEC 60695-11-10 |
* — данные взяты из открытых источников
