Loading...

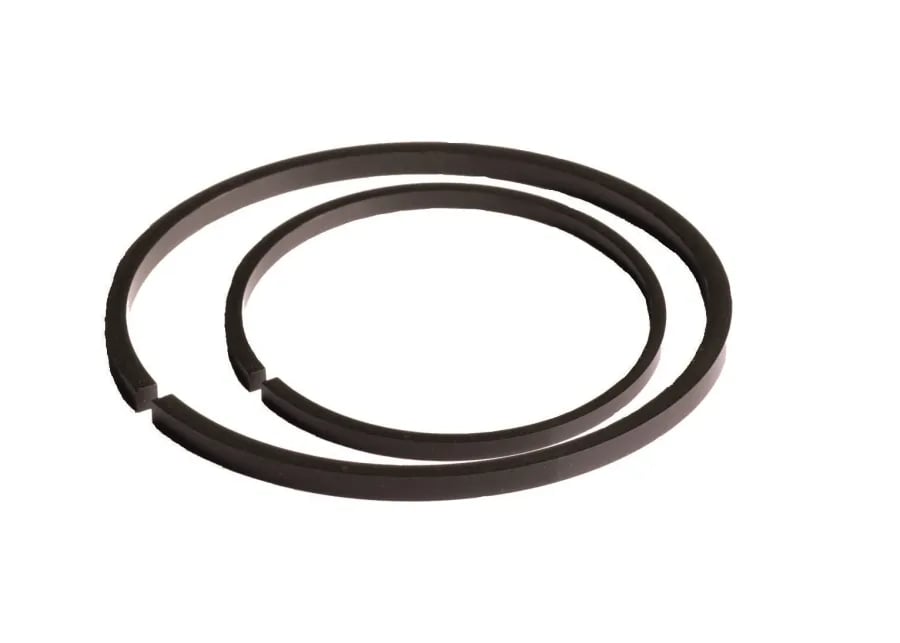

Уплотнение разрезное из PI МО черный. Механическая обработка

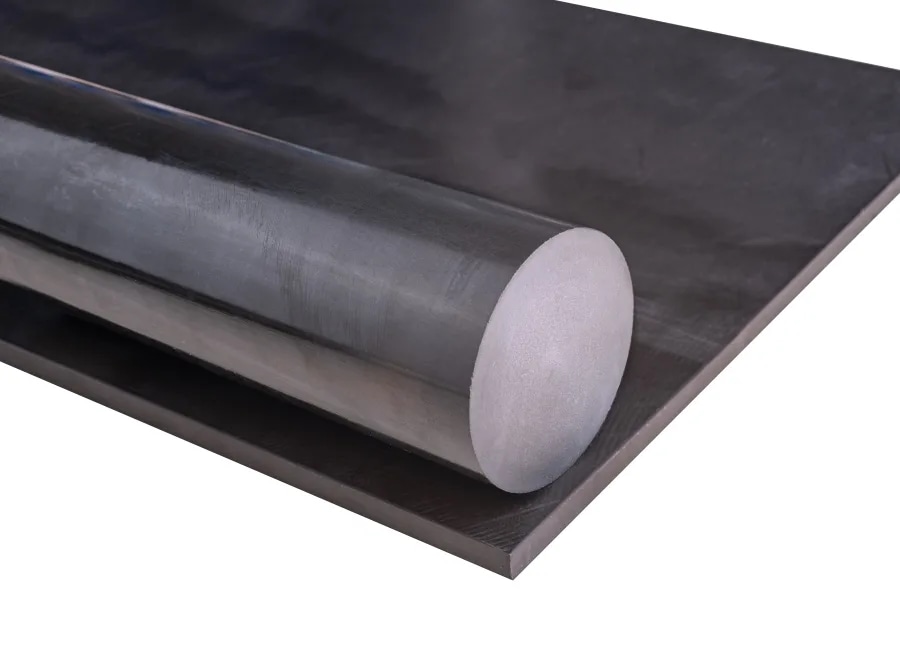

| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Прочность при растяжении (Qpm) | 23°C | 89 | МПа | *GB/T 1040.1-2018 |
| Удлинение при разрыве (Epp) | 23°C | 6,5 | % | *GB/T 1040.1-2018 |
| Прочность при изгибе (QfM) | 23°C | 123 | МПа | *GB/T 9341-2008 |
| Ударная вязкость Шарпи | 23°C | 45 | кДж/м2 | *GB/T 1043.1-2008 |
| Твердость по Роквеллу | 23°C, 50 % RH | 40 | HRE | *GB/T 3398.2 2008 |
| Твердость по Шору D | 84 | - | ГОСТ 24621-2015 (ISO 868:2003) |
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Температура тепловой деформации | HDT/A | >300 | °C | *ГОСТ 34371-2017 ((ISO 75-1:2013) |
| Температура стеклования | Tg | °C | ||
| Температура плавления | Tm | н.о. | °C | |
| Рабочая температура | 20 000 ч | 300 | °C | * |
| Кратковременная температура | 350 | °C | * | |
| Отрицательная рабочая температура | -270 | °C | * |
| Наименование | Значение | Ед.изм. | Примечание |
|---|
| Наименование | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Плотность | 1,56 | г/см3 | ГОСТ 15139-69 (ISO 1183:1987) Метод А |
| Наполнитель | дисульфид молибдена | % | |
| Метод производства | горячее прессование | ||
| Цвет | черный | ||
| Стандарт | - | *- | |
| Водопоглощение | 0,05/0,07 | % | *GB/T 1034-2008, 24/48 ч |
| Коэффициент трения | 0,21 | μ | *GB/T 3960-2016 |
| Стойкость к горячей воде | - | - | *- |
| Стойкость к атмосферным воздействиям | + | - | *- |
| Воспламеняемость (горючесть) | V0 | - |
