Loading...

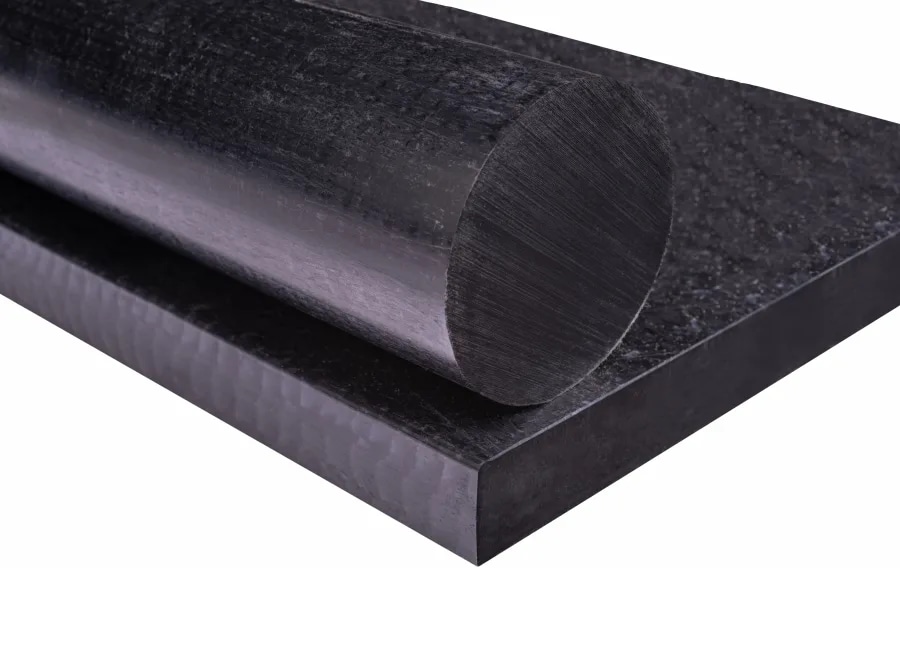

| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Прочность при растяжении (Qpm) | 50 мм/мин | 75 | МПа | *ГОСТ 11262-2017 (ISO 527-2:2012). Образец 1В |
| Удлинение при растяжении (Epm) | 50 мм/мин | 5 | % | *ГОСТ 11262-2017 (ISO 527-2:2012). Образец 1В |
| Удлинение при разрыве (Epp) | 50 мм/мин | 30 | % | *ГОСТ 11262-2017 (ISO 527-2:2012). Образец 1В |
| Прочность при изгибе (QfM) | 2 мм/мин | 110 | МПа | *ГОСТ 4648-2014 (ISO 178:2010, ASTM D790). Пролет 64 мм |
| Модуль упругости при изгибе (Ef) | 2 мм/мин | 3 100 | МПа | *ГОСТ 4648-2014 (ISO 178:2010, ASTM D790). Пролет 64 мм |
| Модуль упругости при растяжении | 1 мм/мин | 3 300 | МПа | *ГОСТ 34370-2017 (ISO 527-2:2012). Образец 1В |
| Прочность при сжатии (Qx) | 1%, 5 мм/мин | 17 | МПа | *ГОСТ 4651-2014 (ISO 604:2002). Образец 10х10х50 |
| 2%, 5 мм/мин | 32 | |||
| 5%, 5 мм/мин | 79 | |||
| Модуль упругости при сжатии (Ec) | 5 мм/мин | 2 900 | МПа | *ГОСТ 4651-2014 (ISO 604:2002). Образец 10х10х50 |
| Твердость по Шору D | 79 | - | *ГОСТ 24621-2015 (ISO 868:2003) | |
| Ударная вязкость Шарпи | 7,5 Дж | без разрушения | кДж/м2 | *ГОСТ 4647-2015, (DIN EN ISO 179-1eU) |
| Ударная вязкость по Шарпи (с надрезом) | 7,5 Дж | >3,5 | кДж/м2 | *ГОСТ 4647-2015 (DIN EN ISO 179-1eA) |
* — данные взяты из открытых источников
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Температура тепловой деформации | HDT/A | 100 | °C | *ГОСТ 34371-2017 (ISO 75-1:2013) |
| Температура стеклования | Tg | 51 | °C | *ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Температура плавления | Tm | 219 | °C | *ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Рабочая температура | 20 000 ч | 100 | °C | * |
| Кратковременная температура | 160 | °C | * | |
| Отрицательная рабочая температура | -40 | °C | * | |
| Коэффициент линейного теплового расширения КЛТР (CLTE) | 23-60°C, прод. | 8 | 10-5 К-1 | *ГОСТ 32618.2-2014 (ISO 11359-2:1999) |
| 23-100°C, прод. | 8 | |||
| 100-150°C, прод. | ||||
| Теплопроводность | 0,37 | Вт/(К*м) | *ГОСТ Р 57943-2017 (ISO 22007-4:2008) |
* — данные взяты из открытых источников
| Наименование | Значение | Ед.изм. | Примечание |
|---|---|---|---|
| Удельное объемное сопротивление | 1014 | Ω*см | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) |
| Удельное поверхностное сопротивление | 1014 | Ω | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) |
| Электрическая прочность | кВ/мм | *IEC 60243-1 | |
| Сравнительный индекс трекинга | 600 | В | *IEC 60112 |
* — данные взяты из открытых источников
| Наименование | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Плотность | 1,14 | г/см3 | ГОСТ 15139-69 (ISO 1183:1987) Метод А |
| Наполнитель | дисульфид молибдена | ||
| Метод производства | экструзия | ||
| Цвет | черный | ||
| Стандарт | - | ||
| Водопоглощение | 0,30/0,60 | % | *DIN EN ISO 62, Ø ~50 мм, h=13 мм, 24/96 ч, 23°C |
| Коэффициент трения | 0,14 | μ | собственные испытания, стальной диск, сухие условия, 0,3 МПа, 0,3 м/с |
| Стойкость к горячей воде | (+) | - | *- |
| Стойкость к атмосферным воздействиям | (+) | - | *- |
| Воспламеняемость (горючесть) | HB | - | *DIN IEC 60695-11-10 |
* — данные взяты из открытых источников
