Loading...

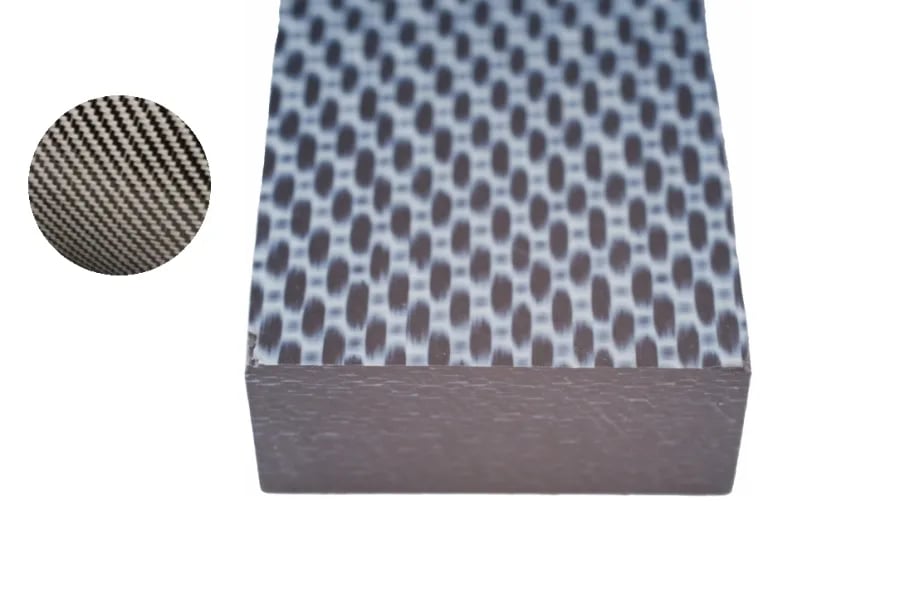

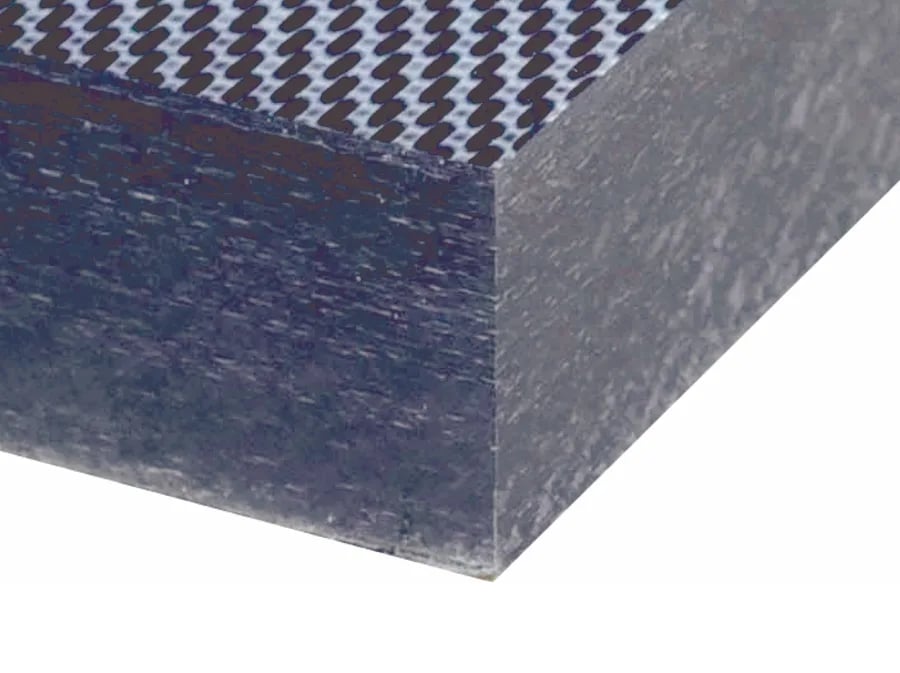

| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Прочность при растяжении | 740 | МПа | ASTM D3039 | |
| Модуль упругости при растяжении | 60 000 | МПа | ASTM D3039 | |
| Прочность при изгибе | 950 | МПа | ASTM D7264 | |
| Модуль упругости при изгибе | 58 000 | МПа | ASTM D7264 | |
| Прочность при сжатии | 620 | МПа | ASTM D6641 | |
| Модуль упругости при сжатии | 58 000 | МПа | ASTM D6641 | |
| Прочность на сдвиг (кроткой балки) (ILSS) | 82 | МПа | ASTM D2344 | |
| Твердость | HRE | 102 | - | ASTM D785 |
| Прочность на сдвиг в плоскости (в основе) (0,5%) | 146 | МПа | ASTM D3518 | |
| Модуль сдвига в плоскости | 4 500 | МПа | ASTM D3518 | |
| Предел прочности при растяжении с открытым отверстием (ОНТ) | 250 | МПа | ASTM D5766 | |
| Прочность при сжатии с центральным отверстием (ОНС) | 330 | МПа | ASTM D6484 | |
| Несущая способность (сопротивление смятию) | 810 | МПа | ASTM D5961 | |
| Прочность на сжатие после удара | CAI, 6,67 Дж/мм | 295 | МПа | ASTM D7137 |
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Температура тепловой деформации | HDT/A | оС | *ГОСТ 11262-2017 (ISO 527-2:2012) | |
| Температура стеклования | Tg | 143 | оС | *ГОСТ Р 55135-2012 (ISO 11357-2) |
| Температура плавления | Tm | 343 | оС | *ГОСТ Р 55135-2012 (ISO 11357-3) |
| Рабочая температура | 20 000 ч | 280 | оС | * |
| Кратковременная температура | 300 | оС | * | |
| Отрицательная рабочая температура | оС | * | ||
| Коэффициент линейного теплового расширения КЛТР (CLTE) | 23-60°C, прод.
23-100°C, прод. 100-150°C, прод. | 10 -5 К -1 | *ГОСТ 32618.2-2014 (ISO 11359-2:1999) | |
| Теплопроводность | Вт/(К*м) | *ГОСТ Р 57943-2017 (ISO 22007-4:2008) |
| Наименование | Значение | Ед.изм. | Примечание |
|---|---|---|---|
| Удельное объемное сопротивление | Ω*см | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) | |
| Удельное поверхностное сопротивление | Ω*см | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) | |
| Электрическая прочность | кВ/мм | *IEC 60243-1 | |
| Диэлектрическая постоянная | - | *IEC 60250 | |
| Тангенс угла диэлектрических потерь | - | *IEC 60251 |
| Наименование | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Плотность | 1.55 | г/см3 | *ASTM D792 |
| Наполнитель - углеродная ткань | ~60 | % | * |
| Связующее - полиэфирэфиркетон | 42 (+-3) | % | * |
| Толщина одного слоя ткани в ламинате (до прессования) | 0,3 +- 0,02 | мм | * |
| Метод производства | прессование | ||
| Цвет | черный | ||
| Стойкость к горячей воде | + | - | *- |
| Стойкость к атмосферным воздействиям | + | - | *- |
| Воспламеняемость (горючесть) | V0 | - | *DIN IEC 60695-11-10 |
