Loading...

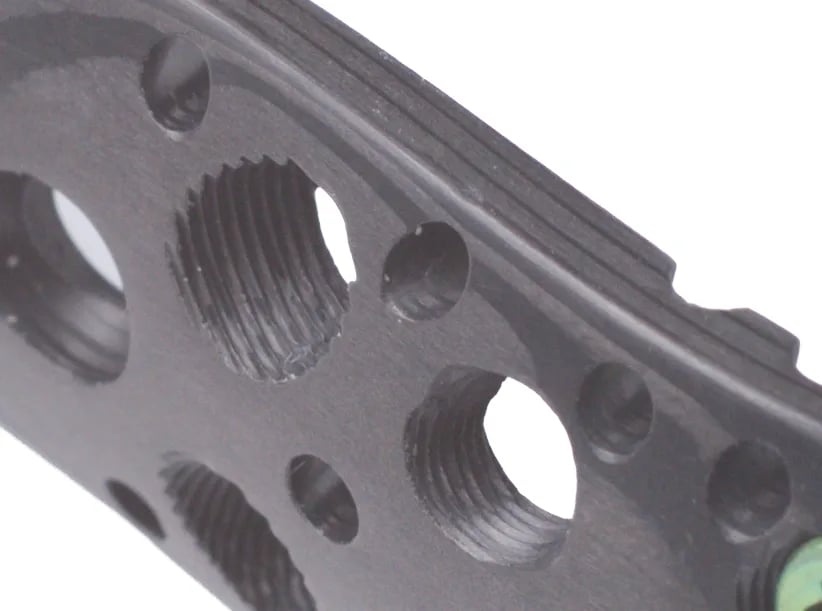

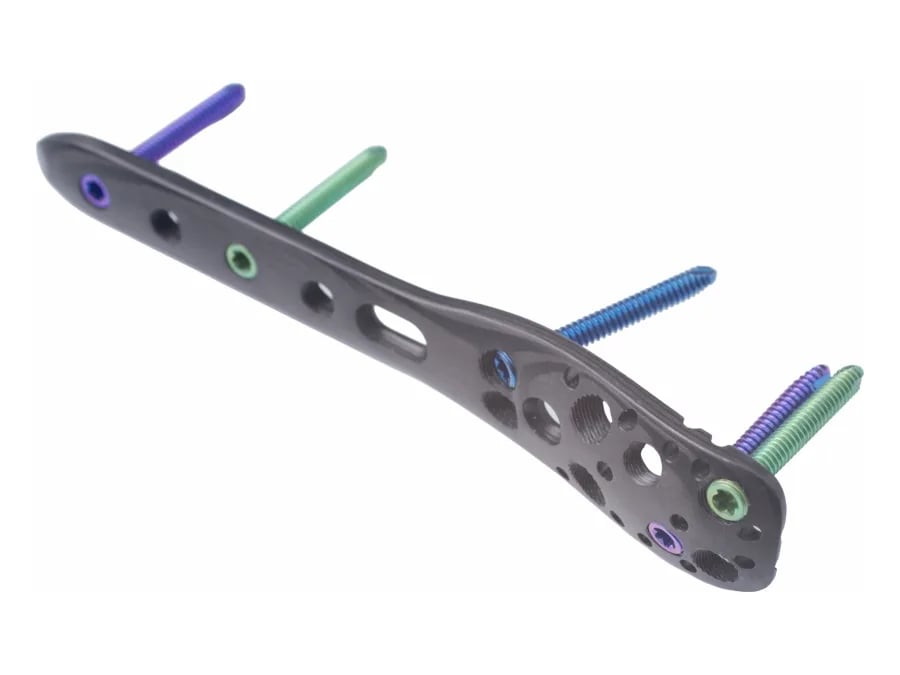

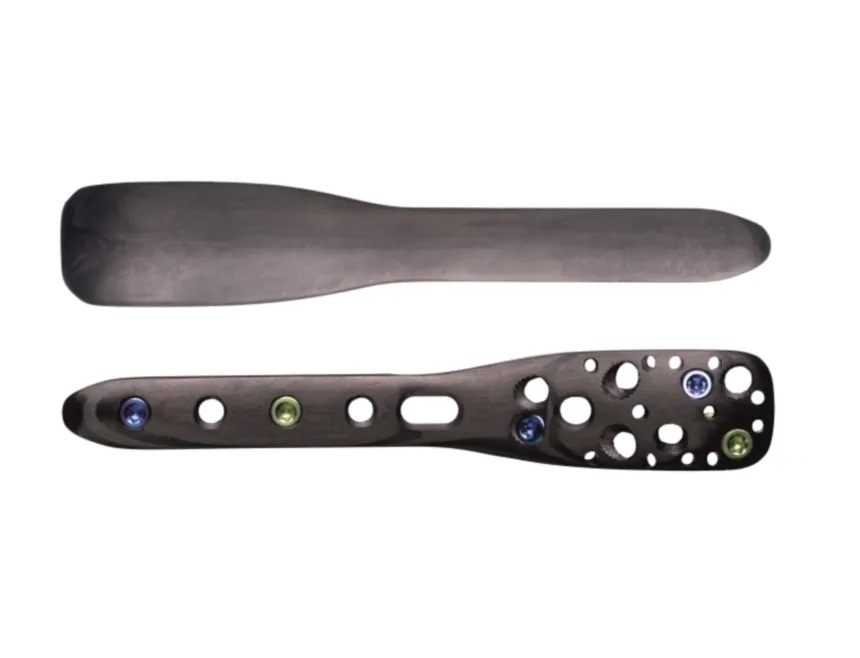

Плечевой фиксатор (имплантат) из PEEK-LCF
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Прочность при разрыве | 880 | МПа | *ASTM D3039 | |
| Модуль упругости при растяжении | 73 000 | МПа | *ASTM D3039 | |
| Прочность при изгибе (QfM) | 1 400 | МПа | *ASTM D7264 | |
| Модуль упругости при изгибе (Ef) | 65 000 | МПа | *ASTM D7264 | |
| Прочность при сжатии (Qx) | 670 | МПа | *ASTM D6641 | |
| Модуль упругости при сжатии (Eс) | 60 000 | МПа | *ASTM D6641 | |
| Прочность при сдвиге | 100 | МПа | *ASTM D2344 | |
| Прочность на сдвиг в плоскости | 130 | МПа | *ASTM D3518 |
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Температура тепловой деформации | HDT/A | °C | ГОСТ 34371-2017 ((ISO 75-1:2013) | |
| Температура стеклования | Tg | 147 | °C | ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Температура плавления | Tm | 340 | °C | ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Рабочая температура | 20 000 ч | 260 | °C | * |
| Кратковременная температура | 300 | °C | * | |
| Отрицательная рабочая температура | -65 | °C | * | |
| Коэффициент линейного теплового расширения КЛТР (CLTE) | 23-60°C, прод. 23-100°C, прод. 100-150°C, прод. | 10-5 К-1 | *ГОСТ 32618.2-2014 (ISO 11359-2:1999) | |
| Теплопроводность | Вт/(К*м) | *ГОСТ Р 57943-2017 (ISO 22007-4:2008) |
| Наименование | Значение | Ед.изм. | Примечание |
|---|
| Наименование | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Плотность | 1,58 | г/см3 | * |
| Наполнитель - углеродная нить | 66 | % | |
| Метод производства | прессование | ||
| Цвет | черный | ||
| Стандарт | - | ||
| Цитотоксичность in vitro | соответствует | *ГОСТ 10993-5 (ISO 10993-5) | |
| Стойкость к горячей воде | + | - | *- |
| Стойкость к атмосферным воздействиям | + | - | *- |
| Воспламеняемость (горючесть) | V0 | - | *DIN IEC 60695-11-10 |
