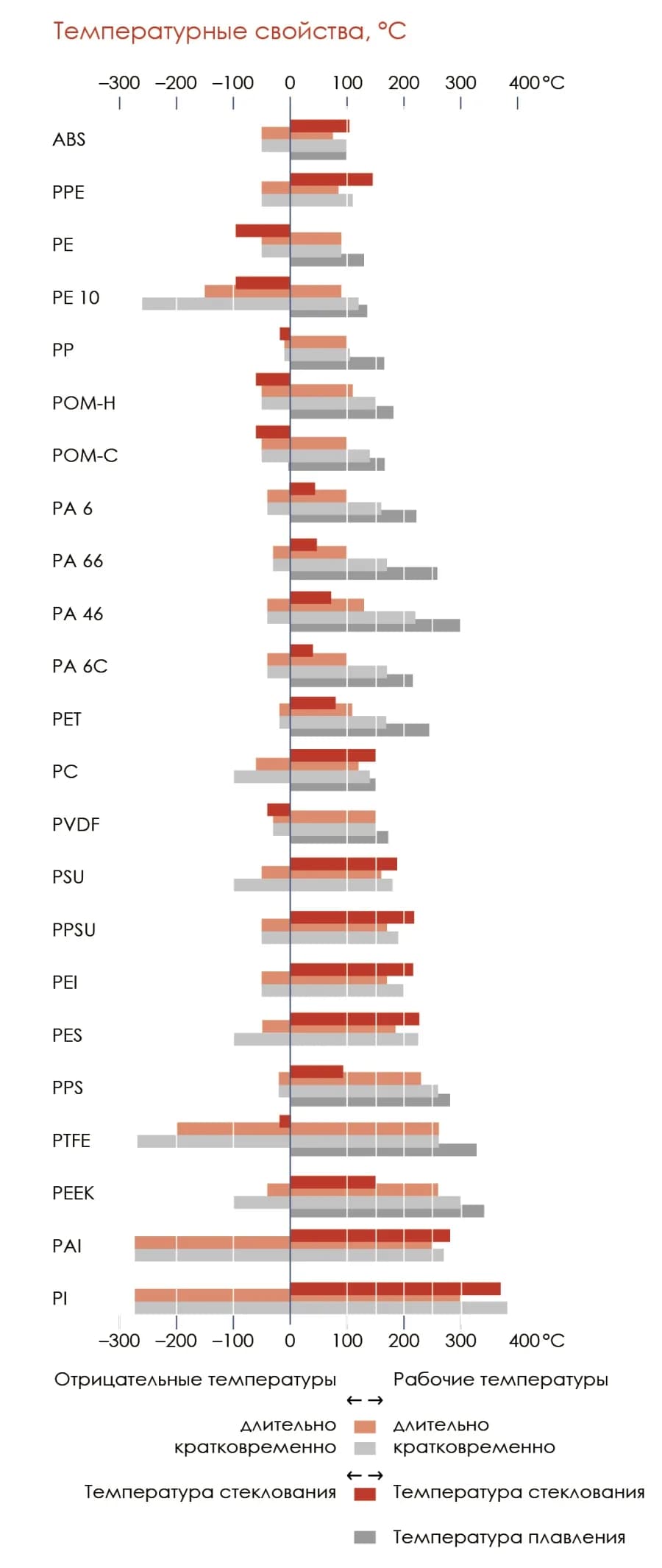

Постоянная (длительная) рабочая температура определяется максимальной температурой, при которой пластик теряет больше 50% от своих изначальных свойств после 20 000 часов нахождения в горячем воздухе.
Кратковременная рабочая температура — это пиковая температура, которую пластик может выдерживать в течение короткого периода времени (от нескольких минут, а иногда до часа), учитывая уровень нагрузки и её продолжительность, не получая при этом повреждений.
Максимальная рабочая температура зависит от следующих факторов:
- длительность воздействия температуры
- максимально допустимая деформация
- ухудшение показателей прочности вследствии термического окисления.
- условия окружающей среды
Отрицательная рабочая температура точно не определена и зависит от множества различных показателей и условий окружающей среды:
- ударная вязкость/хрупкость материала
- модификация: материалы, армированные волокнами, склонны к твёрдо-хрупкому поведению.
- температура
- длительность нагрузки
- вид нагрузки (к примеру, ударная или вибрационная нагрузка)
Температура плавления (Tm) — температура, при которой материал начинает плавиться, т.е. переходит из твердого в жидкое агрегатное состояние и его кристаллические структуры разрушаются. Для аморфных пластиков данная температура неопределима. Они начинают переходить в иное состояние выше температуры стеклования.
Температура стеклования (Tg) — температура, при которой полимеры переходят из жёстко-упругого и хрупкого состояния в гибкое, резиноподобное, эластическое состояние. Следует проводить различие между аморфными и полукристаллическими термопластами.
Аморфные материалы резко теряют свойства (механическую прочность) при превышении Tg.
Полукристаллические материалы, напротив, после достижения Tg все еще продолжают демонстрировать определенную механическую прочность. Это связано с наличием у них кристаллических областей в структуре. Поэтому полукристаллические пластики хорошо подходят для деталей, подверженных механическим нагрузкам.
