Loading...

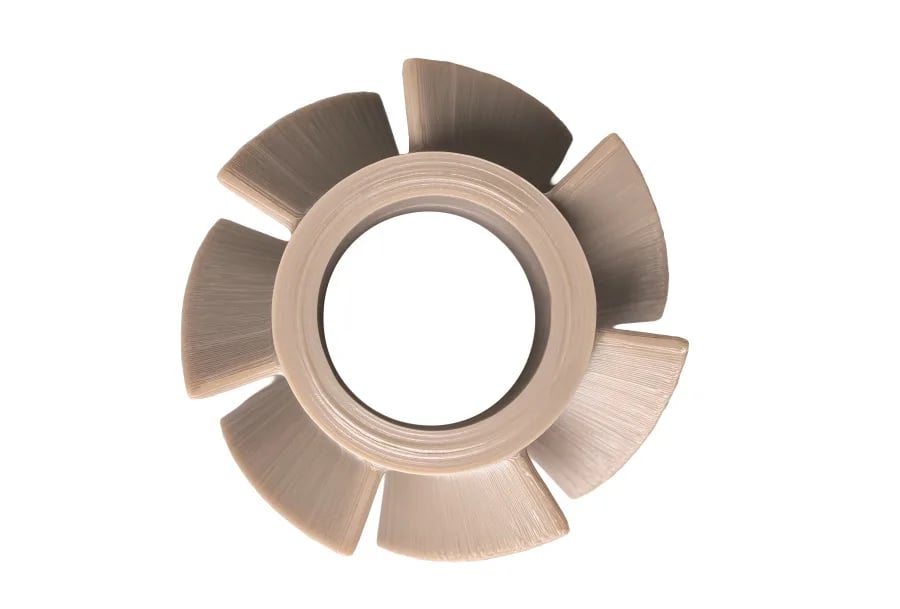

Шестерня. 3D-печать из филамента MIKAPEEK.
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Прочность при растяжении (Qpm) | 50 мм/мин | 108 | МПа | ГОСТ 11262-2017 (ISO 527-2:2012). Образец 1В |
| Прочность при разрыве | 50 мм/мин | 108 | МПа | ГОСТ 11262-2017 (ISO 527-2:2012). Образец 1В |
| Удлинение при растяжении (Epm) | 50 мм/мин | 10 | % | ГОСТ 11262-2017 (ISO 527-2:2012). Образец 1В |
| Удлинение при разрыве (Epp) | 50 мм/мин | 20 | % | ГОСТ 11262-2017 (ISO 527-2:2012). Образец 1В |
| Прочность при изгибе (QfM) | 2 мм/мин | 150 | МПа | ГОСТ 4648-2014 (ISO 178:2010, ASTM D790). Пролет 64 мм |
| Модуль упругости при изгибе (Ef) | 2 мм/мин | 3 300 | МПа | ГОСТ 4648-2014 (ISO 178:2010, ASTM D790). Пролет 64 мм |
| Модуль упругости при растяжении | МПа | *ГОСТ 34370-2017 (ISO 527-1:2012). Образец 1В | ||
| Прочность при сжатии (Qx) | 1%, 5 мм/мин | 37 | МПа | ГОСТ 4651-2014 (ISO 604:2002; ASTM D695). Образец 10х10х50 |
| 2%, 5 мм/мин | 67 | |||
| 5%, 5 мм/мин | 128 | |||
| Модуль упругости при сжатии (Ec) | 5 мм/мин | 2 925 | МПа | ГОСТ 4651-2014 (ISO 604:2002). Образец 10х10х50 |
| Твердость по Шору D | 92 | - | ГОСТ 24621-2015 (ISO 868:2003) | |
| Твердость по Роквеллу | HRR | 118 | HRE | *ГОСТ 24622-91 (ISO 2039-2-1987 (GB/T 3398.2)) |
| Ударная вязкость Шарпи | 7,5 Дж | без разрушения | кДж/м2 | ГОСТ 4647-2015, (DIN EN ISO 179-1eU) |
| Ударная вязкость по Шарпи (с надрезом) | 7,5 Дж | 20 | кДж/м2 | ГОСТ 4647-2015 (DIN EN ISO 179-1eA) |
| Ударная вязкость по Изоду (с надрезом) | надрез тип А | 6 | кДж/м2 | *ГОСТ 19109-2017 (ISO 180:2000) |
| Коэффициент Пуассона | 0,40 | - | *ISO 527-2 |
* — данные взяты из открытых источников
| Наименование | Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|---|
| Температура тепловой деформации | HDT/A | 150 | °C | ГОСТ 34371-2017 (ISO 75-1:2013) |
| Температура стеклования | Tg | 147 | °C | ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Температура плавления | Tm | 343 | °C | ГОСТ Р 55135-2012 (ISO 11357-2:1999) |
| Рабочая температура | 20 000 ч | 260 | °C | * |
| Кратковременная температура | 300 | °C | * | |
| Отрицательная рабочая температура | -60 | °C | * | |
| Коэффициент линейного теплового расширения КЛТР (CLTE) | 23-60°C, прод. | 5 | 10-5 К-1 | *ГОСТ 32618.2-2014 (ISO 11359-2:1999) |
| 23-100°C, прод. | 5 | |||
| 100-150°C, прод. | 7 | |||
| Теплопроводность | 0,28 | Вт/(К*м) | *ГОСТ Р 57943-2017 (ISO 22007-4:2008) |
* — данные взяты из открытых источников
| Наименование | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Удельное объемное сопротивление | 1013 | Ω*см | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) |
| Удельное поверхностное сопротивление | 1013 | Ω | *DIN IEC 60093, ГОСТ Р 50499-93 (МЭК 93-80) |
| Электрическая прочность | 18 | кВ/мм | *IEC 60243-1 |
| Диэлектрическая постоянная | 3,2 | - | *IEC 60250 |
| Тангенс угла диэлектрических потерь | 0,004 | - | *IEC 60250, 1 МГц |
| Сравнительный индекс трекинга | 150 | В | *IEC 60112 |
* — данные взяты из открытых источников
| Наименование | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Плотность | 1,30 | г/см3 | ГОСТ 15139-69 (ISO 1183:1987) Метод А |
| Наполнитель | отсутствует | % | |
| Метод производства | экструзия | ||
| Цвет | бежевый, кремовый | - | - |
| Стандарт | ТУ 22.21.10-001-76938884-2023 | - | стержни |
| ТУ 22.21.30-001-76938884-2023 | листы | ||
| Водопоглощение | 0,02/0,05 | % | *DIN EN ISO 62, Ø ~50 мм, h=13 мм, 24/96 ч, 23°C |
| Коэффициент трения | 0,17 | μ | собственные испытания, стальной диск, сухие условия, 0,3 МПа, 1 м/с, по стали |
| 0,34 | собственные испытания, стальной диск, сухие условия, 1 МПа, 0,3 м/с, по стали | ||
| 0,3-0,35 | *ASTM D3702 | ||
| Стойкость к горячей воде | + | - | *- |
| Стойкость к атмосферным воздействиям | - | - | *- |
| Воспламеняемость (горючесть) | V0 | - | *DIN IEC 60695-11-10 |
* — данные взяты из открытых источников
