Electronics

В производстве электроники пластики применяются во всех процессах начиная от "мокрых" и химико-механической планаризации, плазменного травления, напыления, литографии заканчивая этапами тестирования, сборки, упаковки.

Жесткие требования к чистоте и точности, экстремально высокие температуры, высокоагрессивные химические среды, контакт с плазмой в вакууме - частые условия в процессах полупроводниковых технологий. Пластики не только отвечают этим требованиям, но и дают ряд преимуществ.

Какие пластики применяют?

Процессы CMP

Чистота
Стойкость к абразивному износу
Стойкость к веществам

Для процессов CMP (химико-механической планаризации, ХМП) используют прижимные кольца из PPS, PEEK, PC. Здесь, кроме требований к чистоте, выбор полимера определяется стойкостью к полирующей суспензии и абразиву, содержащемуся в ней. Наиболее длительный ресурс эксплуатации в ХМП у РЕЕК, PPS. PC демонстрирует повышенный износ, но и стомость его крайне низка в сравнении с РЕЕК, PPS.

Химические и физические процессы

Высокая стойкость к плазме
Низкая дегазация в вакууме
Высокая чистота
Отличная химическая стойкость
Высокая стойкость к термомеханическим нагрузкам.
Хорошие свойства электроизоляции
Низкое тепловое расширение
Хорошая износостойкость

Производство кремниевых пластин, их очистка, процесс химического осаждения из газовой фазы, фотолитография, плазменное травление, инструменты, манипуляции с чипами, совмещение и экспозирование чипов. Во всех этих процессах участвуют высокотехнологические пластики:

PEEK

PEEK GF30

PPS

PPS GF40

PVDF

PTFE

Процессы Back-end

При тестировании чипов используются держатели тестовых гнезд, контактные рамки, защелкивающиеся контакты и зондовые платы, стресс-тестовые разъемные гнезда, тестовые адаптеры, пружинные контакты и др.

Стабильность размеров в широком диапазоне температур
Хорошая подверженность механической обработки
Высокая механическая прочность
Высокая жесткость

Здесь не оставляют себе альтернативы следующие высокотемпературные пластики:

PAI

PAI GF

PEEK

PEEK CMF

PEEK ELS

PPS

PEI GF

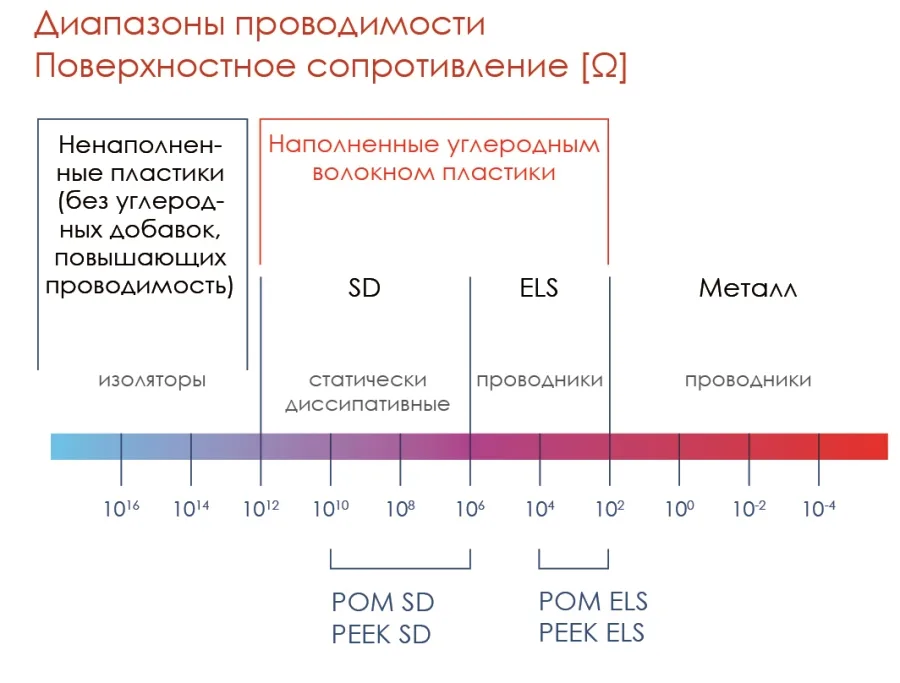

На разных этапах работы с полупроводниками и электроникой предъявляются различные требования к электроизоляционным свойствам пластмасс.

Есть процессы, где крайне важны высокие диэлектрические характеристики стабильные в широком диапазоне температур. Тут применяются PI, PAI, PEEK, PPS, PEI.
Есть процессы, где контактирующий пластик (к примеру пинцет, захваты, контактный инструмент, гнездо и др.) должны быть антистатиками. Введение специальных добавок позволяет стать полимерам статически диссипативными. Такие пластики имеют обозначение SD.
На определенных этапах используются пластики, являющиеся проводниками. Марки с обозначением ELS относятся к ним.

Для СМP процессов

Применение	PI	PI SD	PAI	PAI SD	PEEK	PEEK CMF	PEEK ELS	PEEK GF30	PPS	PPS GF40	PEI GF30	PVDF	PTFE	PC
Удерживающие кольца					V				V					V

Для полупроводников и микрочипов

Применение	PI	PI SD	PAI	PAI SD	PEEK	PEEK ELS	PEEK GF30	PPS	PPS GF40	PEI GF30	PVDF	PTFE
Для систем с "высокочистой водой"					V						V	V
Химическая очистка					V			V			V	V
Системы перемещения		V		V	V	V		V			V
Носители/держатели пластин					V	V		V
Травление пластин (химическое)	V							V
Травление пластин (плазма)					V			V			V	V
Прижимные кольца (травление плазмой)	V
Кольца фокусировки (травление плазмой)	V
Теплообменники					V
Вакуумные пинцеты	V		V		V	V
Перенос чипов			V		V			V
Изоляторы					V
Контактные гнезда					V	V	V		V	V
Контактные выключатели		V		V		V

Для back-and процессов

Применение	PI	PI SD	PAI	PAI SD	PEEK	PEEK CMF	PEEK ELS	PEEK GF30	PPS GF40	PEI GF30
Испытательное оборудование для чипов	V	V	V	V	V	V	V	V	V	V
Тестовые гнезда для чипов	V	V	V	V	V	V	V	V	V	V
Запекание в гнездах	V	V	V	V	V	V	V	V	V	V
Насадки для контактных пружин	V
